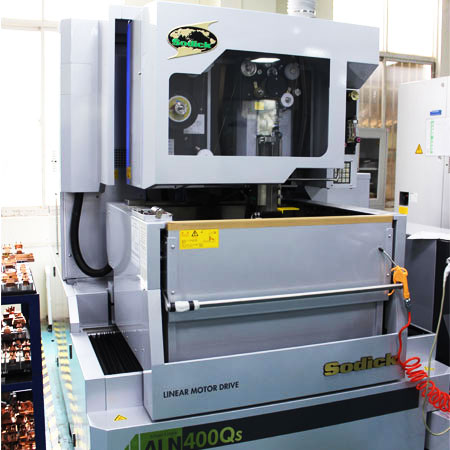

Sodick ALN400Qs 沙迪克慢走絲機械規格說明

X、Y、Z行程   400mm*300mm*250mm     U、V行程   150mm*150mm

加工槽內部尺寸   850mm*745mm       錐度加工控制角度   ±25°（板厚：130mm）

最大工件尺寸（噴水）  600mm*470mm*240mm     最大工件尺寸（浸水）  600mm*470mm*230mm

最大加工物質量   500KG（浸水）、350KG（噴水）     電極絲直徑   0.1mm - 0.3mm

電極線進給速度   420mmsec      ALN400Qs機臺主體尺寸   2115mm*2335mm*2185mm

ALN400Qs安裝尺寸   3365mm*3660mm      ALN400Qs總重量    3100KG

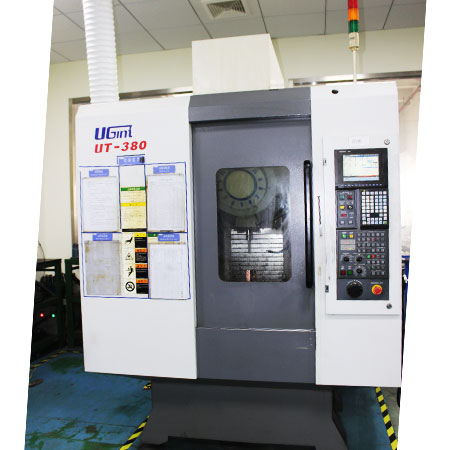

韓國UGint鉆銑攻牙加工中心UT380規格說明

工作臺尺寸   620×390mm        最大承載  150kg.f

最大行駛距離X－軸 520mmY－軸   380mmZ－軸   350{480}mm

工作臺端面至主軸端距離    150～500{150～630} mm        立柱正面至主軸中心距離    444mm

伺服電機功率（X/Y/Z）   1.5/1.5/2.2 KW     主軸驅動方式（X/Y/Z）   60/60/60m/min

主軸功率          3.7/5.5[2.2/3.7] [5.5/7.5]Kw

主軸轉速         12000[15000]rpm主軸扭矩   3.57/1500[2.12/1700]Kgf.m/rpm

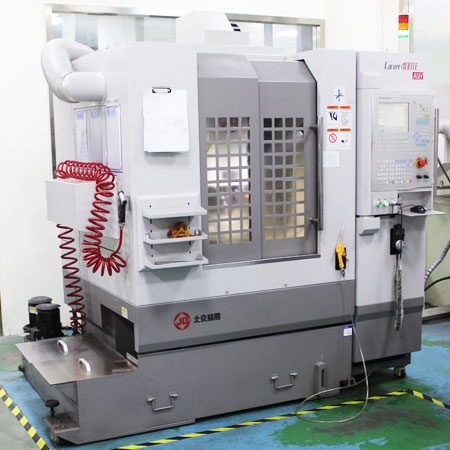

北京精雕CARVER400TE_AUH規格說明

X/Y/Z軸運動定位精度0.008/0.008/0.006mm      X/Y/Z軸重復定位精度0.005/0.005/0.005mm

X/Y/Z軸工作行程400/400/350mm         工作臺尺寸490×430mm        最大工作負重200Kg

主軸最高轉速32000rpm(Φ105)        刀柄規格HSK-E32

刀庫容量15          快速移動速度15m/min

最高切削進給速度10m/min          驅動系統交流伺服

工作電壓三相380V/50Hz          氣源壓力≥0.52MPa        機床總重量4000Kg

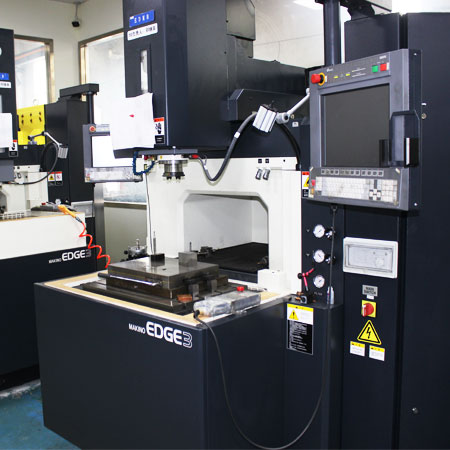

日本MAKINO（牧野）鏡面火花機EDGE3規格說明

行程：450X300X320mm      加工槽尺寸：800X550X350mm       最大承重：800kg    最大電極承重：50kg

*最適合小型模具的高精度加工:利用牧野獨特的功能和豐富的加工技術實現最完美的設備     *高精度:通過工作冷卻液裝置使工作冷卻液始終保持正負0.5度間，以減少因工作液溫度變化所引起的熱變形。提供高精度加工。   *均勻的加工面:以往的加工會在放電加工面產生比表面粗糙度更深的針孔，與之相比，利用此項以解決這一難題。從而縮短了研磨時間。    *超火花功能: 通過對R工序控制和火花跳動同時進行加工控制，在快速跳動無法應對的大型電極，有很多加強筋，橫向加工等各種加工中大大縮短了加工時間。

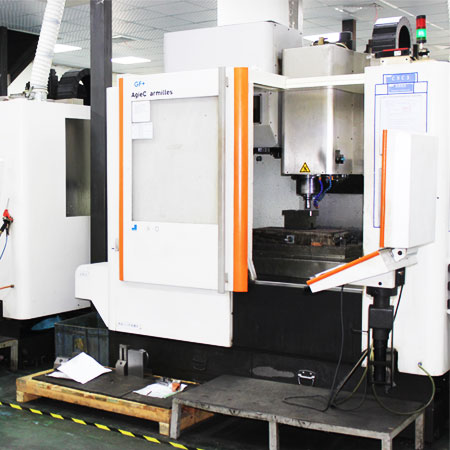

阿奇夏米爾規格說明

行程   X, Y, Z行程  220 x 160 x 100mm

X. Y. Z 軸    U, V行程± 40mm

最大錐度角   3 / 80°/mm     工件和電極    最大工件尺寸300 x 200 x 80mm

最大工件重量35 kg    電線電路   電極絲的直徑(標準)   0.07 – 0.20 (0.02 - 0.05) mm

可用重量和線軸類型 (ISO 標準)  2 x 8 kg
